一、背景

       晶圓膜厚測量技術始于20世紀70年代，早期采用接觸式方法，但精度低且易損傷晶圓?。80年代后，非接觸式技術興起，實現微米級無損檢測并提升效率?。隨著半導體工藝節點縮小至納米級，光譜儀等設備逐步普及，可同步分析膜厚與光學參數，滿足亞納米級精度需求?。

二、應用概述

       光纖光譜儀通過垂直入射光在薄膜上下表面反射產生干涉，利用反射光譜中的干涉峰位置變化，結合數學模型計算膜厚?。其采用寬光譜或單波長光源，適用于透明/半透明材料，具有非接觸、高精度及無損檢測優勢?。該方法廣泛應用于半導體制造與光學鍍膜領域，支持實時在線監測與多層膜分析。

圖1：晶圓鍍膜

三、技術原理

       如何使用光纖光譜儀測薄膜厚度？

圖2：原理

       上圖為采用光纖光譜儀測膜厚的原理圖，光束以θ1入射到薄膜表面，一部分直接反射，另一部分則以θ2 發生折射，折射光經膜層下表面反射后再經其上表面發生折射，反射光1與反射光2相干發生干涉。使用光纖光譜儀測量薄膜的厚度主要是基于其反射干涉光譜。

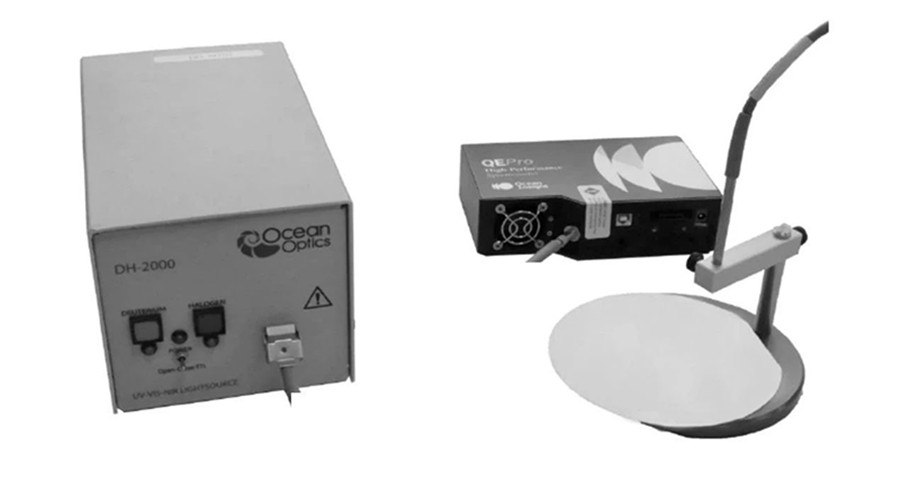

圖3：實物

       測量時，整個光路主要由反射探頭組成，探頭部分垂直于晶圓向下放置，光纖端一部分連接光源，形成入射光，另一部分連接光纖光譜儀，接收反射光譜。反射光譜曲線中干涉峰的出現是薄膜干涉的結果。在薄膜干涉實驗中，波長與介質折射率、薄膜厚度之間有如下關系：

       白光干涉法測反射光譜時，由于我們采取垂直入射得方法（ θ10， θ20），因此上式可簡化成：

       如果知道具體k的值，就可根據干涉峰位推算出膜層厚度d，但由于每個干涉波峰和波谷所對應的k很難確定，且不同厚度的薄膜k值都不相同，因此通常采用消去k的方法求出薄膜的厚度d。

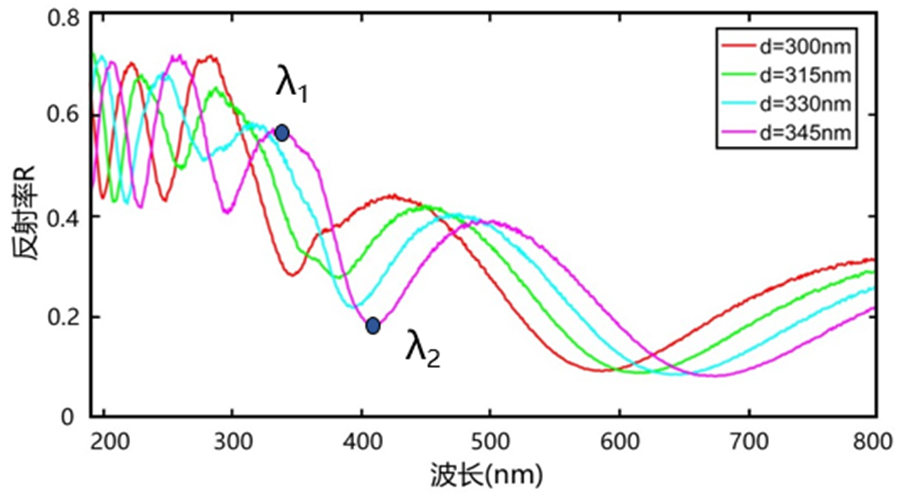

圖4：不同厚度薄膜的反射光譜

       假定反射光譜曲線上有相鄰的兩個波峰λ1與波谷λ2，可聯立兩式求得薄膜的厚度d。

       實際上, 從反射光譜上可以得到多組波峰和波谷對應的波長, 計算出多個薄膜厚度的數值, 然后求平均以減少測量誤差。

四、實驗裝置

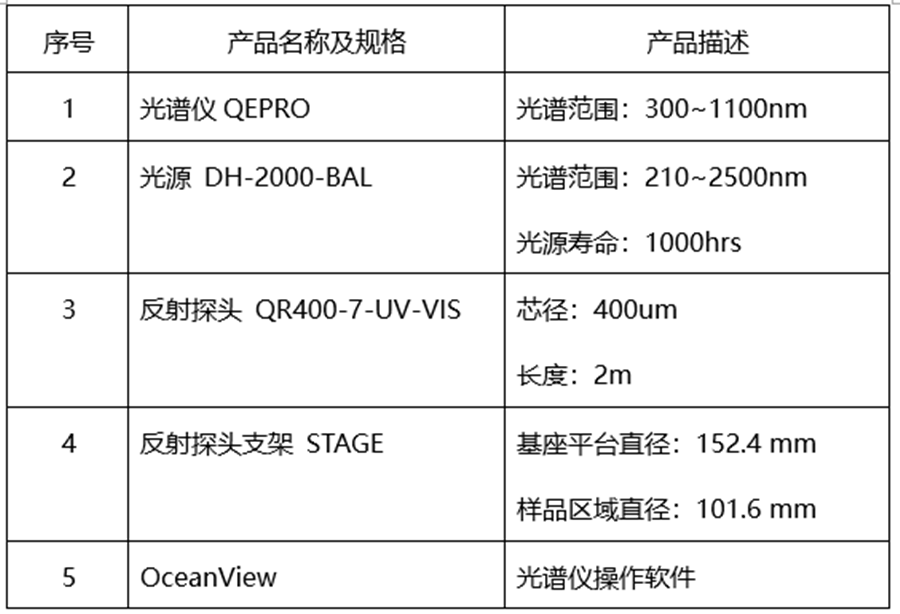

       典型配置如下：

五、結語

       光纖光譜儀通過分析垂直入射光在薄膜上下表面反射形成的干涉光譜，結合數學建模實現納米級膜厚測量，其非接觸式光學設計避免了樣品損傷并支持透明/半透明材料檢測?。該技術采用寬光譜或單波長光源適配不同材料特性，結合高速采樣（毫秒級）與便攜式結構（USB即插即用），可滿足工業流水線實時在線監測需求，同時通過干涉信號解耦算法實現多層膜結構的精準分析，在半導體制造、光學鍍膜等領域推動高精度標準化質量控制。
