一、背景

       在現代城市建設運轉的過程中，地鐵作為城市交通領域的重要環節，有效緩解了交通堵塞及壓力過大等現象，為人們?nèi)粘３鲂猩钐峁┝藰O大的便利；而當?shù)罔F系統運轉時，接觸網發揮著極為重要的作用，其主要承擔為地鐵系統整體供電，由于接觸網結構較為復雜，極易受到不良因素影響而出現故障問題。

二、應用概述

       通常情況下，地鐵在運行時其自身速度較快，由此導致線面極易產生放電，出現燃弧的現象，增加了電氣磨損現象出現的概率；而剛性接觸網弓網有著較大的壓力參數在很大程度上拓展了接觸壓力參數變化的范圍，同時加劇了機械磨損的程度導致?lián)p耗率增加；此外，由于部分地鐵線路所處的區域較為特殊，且減振道床應用較為頻繁，進一步增加了磨損程度，對接觸網及地鐵系統安全管理工作造成極大的影響。

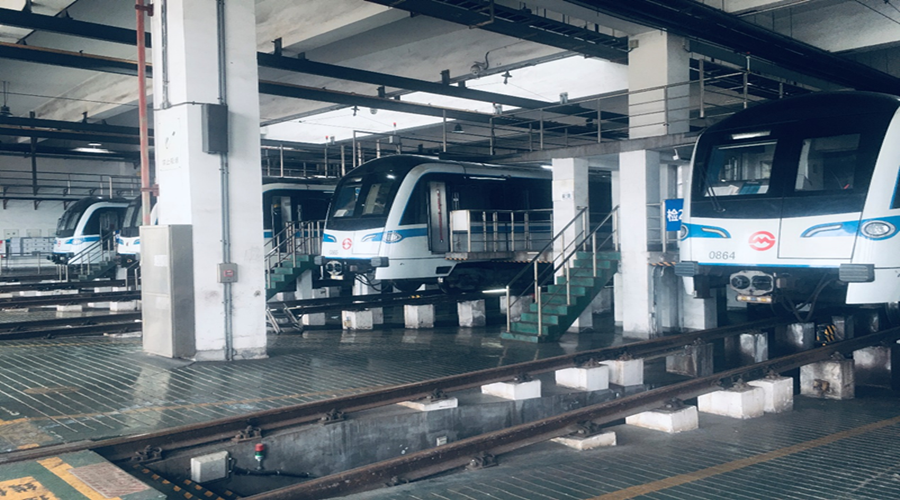

圖1 地鐵基地

       針對地鐵運行過程中頻繁產生燃弧現象而導致剛性接觸網損耗率急劇增加的問題，國內一家著名的技術學科綜合性研究所與一家致力于提供軌道交通解決方案的高科技企業進行了聯合實驗研究，他們使用海洋光學的光譜儀對地鐵接觸網中不同材料的電纜進行了燃弧光譜的對比實驗。

       在實驗過程中，將光譜儀固定在實驗車頂，如圖2，通過一分二的分叉光纖來收集燃弧光譜。使用一分二的分叉光纖既可以靈活調整收光角度，又可以增加收光范圍，確保光譜儀收光范圍完全覆蓋燃弧發生區域，可以有效提高燃弧捕獲率。因地鐵一般采用1500V直流供電，為了避免出現電弧觸電，光纖不可以過于靠近弓網和剛性接觸網，要求光纖距離弓網和剛性接觸網的安全距離為1.5m以上，同時整套設備需要經過氧化處理。因收光距離較遠，燃弧強度較弱，同時環境光也會對實驗結果產生影響，因此該實驗對于設備的靈敏度和信噪比要求非常高。

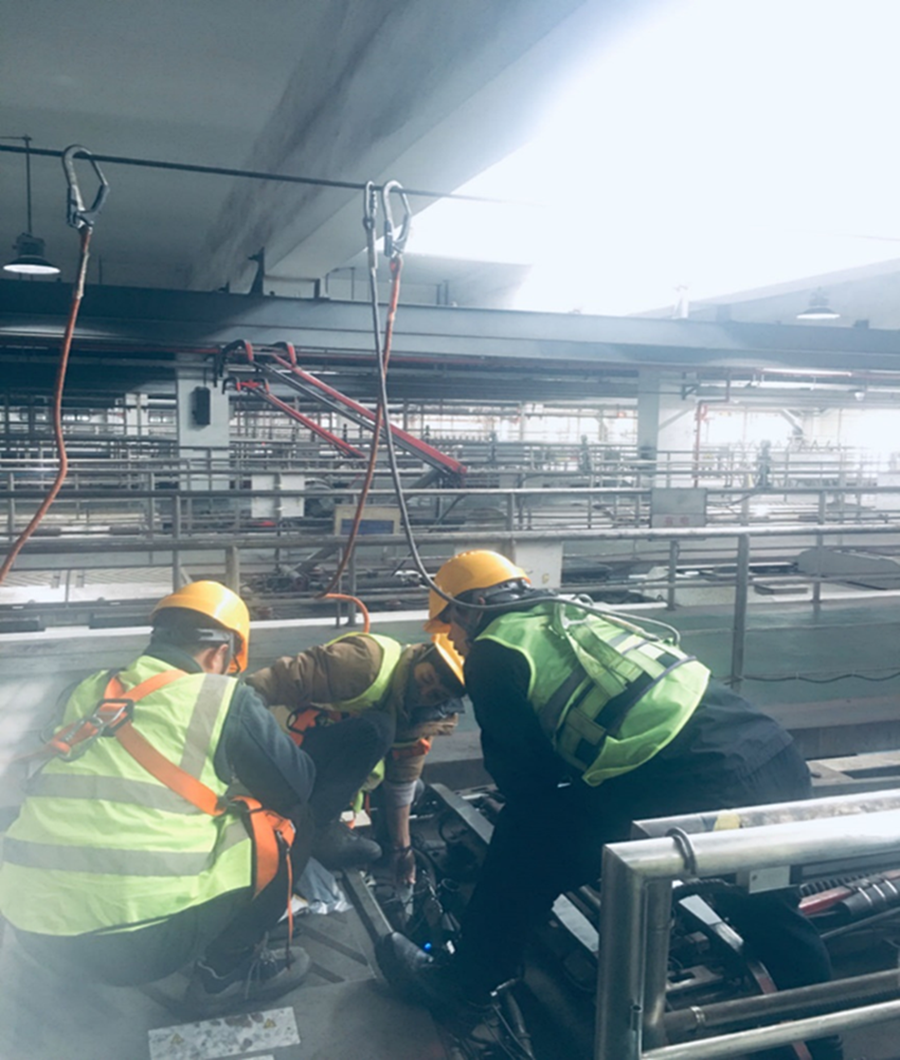

圖2 設備安裝調試

       通過實驗對比不同材料的燃弧光譜發現，材料類型不同，產生的燃弧光譜也不同。該發現有助于因燃弧而導致剛性接觸網和弓網損耗率增加問題的分析研究，通過燃弧光譜分析燃弧產生的原因，以此來制定完善的預防與應急處理方案，以便能夠及時有效的處理故障問題，提高接觸網的質量與穩定性。

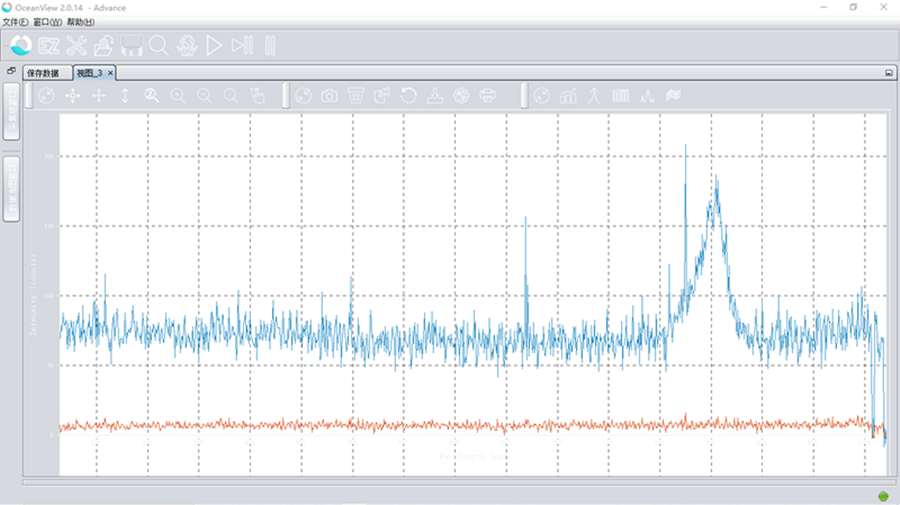

圖3 材料1燃弧光譜

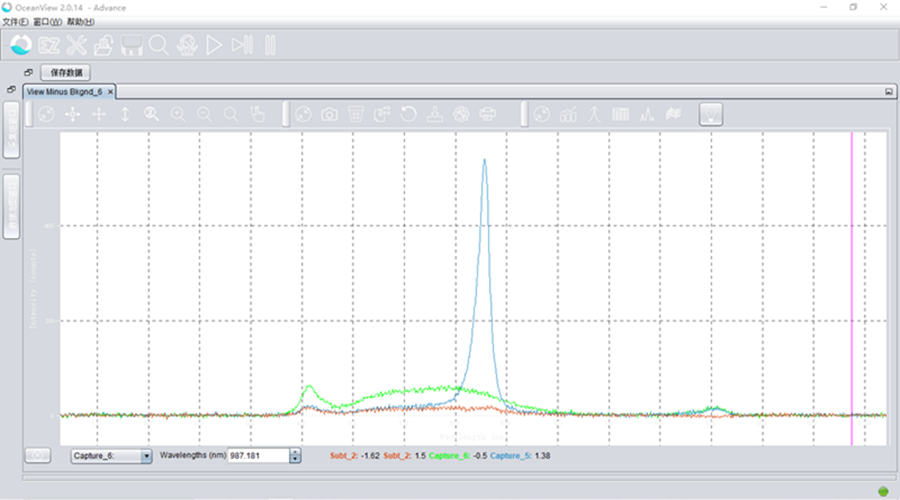

圖4 材料2燃弧光譜

三、實驗裝置

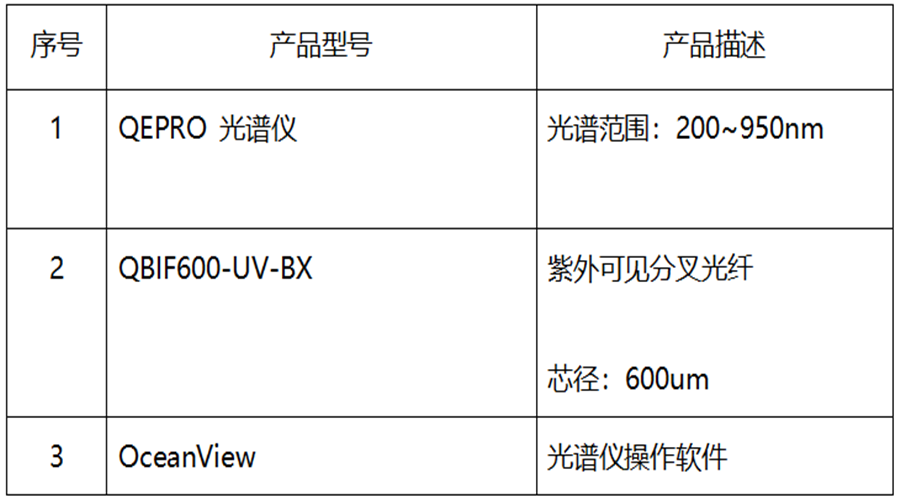

       因為燃弧發光偏弱，為了能夠得到理想的實驗數據，我們配置了靈敏度比較高的專門適合于弱光測試的QEPRO光譜儀,典型配置如下：

四、結語

       接觸網作為現代地鐵系統運轉的重要環節，決定著地鐵系統供電的穩定性；而由于接觸網結構復雜程度較高，因此故障問題出現概率也相應增高；通過研究燃弧的光譜特征反演剛性接觸網以及弓網材料的差異性，有助于對接觸網設施進行實時監控，以此來提高接觸網的質量與穩定性，從而避免故障問題的出現。
